中电德尔IDEAK1系列电动机控制模块

目录

• 产品概述
• 原理接线图及介绍
• 模块配置表
• 技术参数
• 标图符号与设计举例表
• 产品应用图集举例
• 新老外形及接线对比图
• 产品外形及尺寸
• 界面介绍与操作流程
• 优势与特点

产品列表

• IDEAK1-01
• IDEAK1-02
• IDEAK1-03
• IDEAK1-04
• IDEAK1-11
• IDEAK1-12
• IDEAK1-13
• IDEAK1-14
• IDEAK1-21
• IDEAK1-22
• IDEAK1-23
• IDEAK1-31

详细信息:

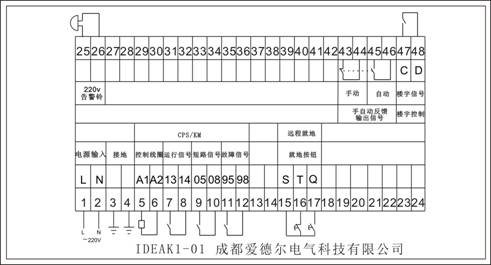

• IDEAK1-01   回目录
  本模块为普通电机或照明控制模块。

  本模块功能如下：
  • 通过本模块，可控制单台电机或照明设备的开启与关闭；
  • 具有手动与自动切换功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有楼宇外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。
• IDEAK1-02   回目录
  本模块为新风机控制模块。

  本模块功能如下：
  • 通过本模块，可控制单台新风机的开启与关闭；
  • 具有手动与自动切换功能；
  • 具有防火阀控制功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有楼宇外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

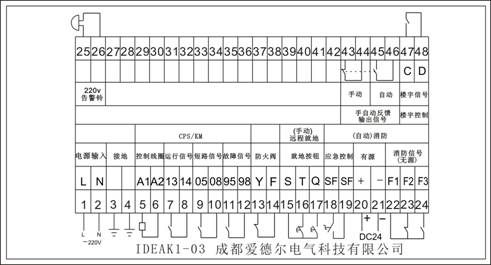

• IDEAK1-03   回目录
  本模块为排烟，正压风机控制模块。

  本模块功能如下：
  • 通过本模块，可控制单台排烟，正压风机的开启与关闭；
  • 具有手动与自动切换功能；
  • 具有手自动信号反馈功能；
  • 具有防火阀控制功能；
  • 具有应急控制功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有楼宇外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

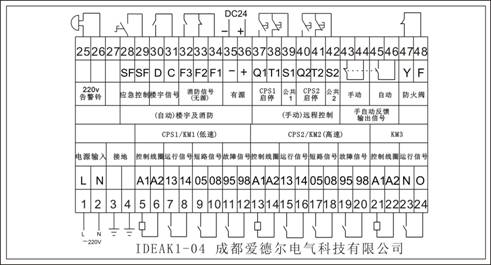

• IDEAK1-04   回目录
  本模块为双速风机控制模块。

  本模块功能如下：
  • 通过本模块，可控制风机低速或高速运转；当高速风机运行时低速风机自动关闭，实现高速风机抢断低机速风机，适用于单台排风兼排烟风机的控制。
  • 具有手动与自动切换功能；
  • 具有手自动信号反馈功能；
  • 具有防火阀控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有楼宇外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

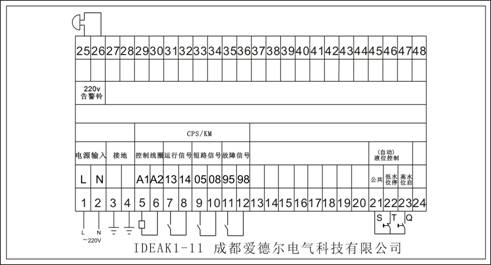

• IDEAK1-11   回目录
  本模块为排水，潜污泵单泵控制模块。

  本模块功能如下：
  • 通过本模块，可控制排水，潜污泵单泵的开启与关闭。单泵可由两水位开关控制，高水位起泵，低水位停泵；
  • 具有手动与自动切换功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有液位控制功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。
• IDEAK1-12   回目录
  本模块为双水泵互为备用控制模块。

  本模块功能如下：
  • 通过本模块，可实现两台水泵互为备用，工作泵故障备用泵延时投入，水泵由水位控制，高水位起泵，低水位停泵，溢流水位及双泵故障报警；
  • 具有手动与自动切换功能；
  • 具有手自动反馈功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有液位控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有楼宇外控功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

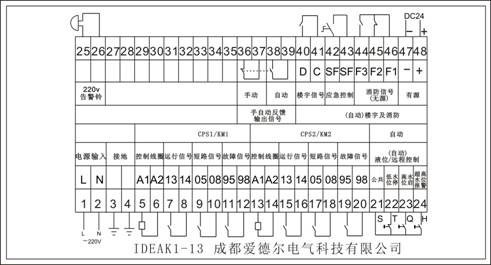

• IDEAK1-13   回目录
  本模块为双水泵互为备用，自动轮换工作控制模块。

  本模块功能如下：
  • 通过本模块，可实现两台水泵互为备用，自动轮换工作，工作泵故障时备用泵延时投入，水泵由外部水位控制，高水位起泵，低水位停泵，溢流水位两泵同时工作；
  • 具有手动与自动切换功能；
  • 具有手自动反馈功能；
  • 具有溢流水位报警功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有液位控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有楼宇外控功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

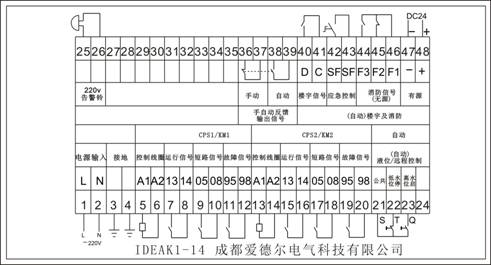

• IDEAK1-14   回目录
  本模块为消防稳压泵两泵互为备用控制模块。

  本模块功能如下：
  • 通过本模块，可实现高低压力自动控制，两泵互为备用自动投入运行。
  • 具有手动与自动切换功能；
  • 具有手自动反馈功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有楼宇外控功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。
• IDEAK1-21   回目录
  本模块为单台电机软启动控制模块。

  本模块功能如下：
  • 通过本模块，可实现单台电机软启动控制，电机可由远程液位开关自动控制投入运行。
  • 具有手动与自动切换功能；
  • 具有液位远程控制功能，高水位启低水位停；
  • 具有低水位保护功能；
  • 具有手自动反馈功能；
  • 具有防火阀控制功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有楼宇外控功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

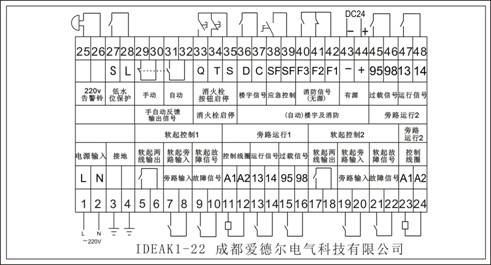

• IDEAK1-22   回目录
  本模块消火栓消防栓一用一备软启动控制模块。

  本模块功能如下：
  • 通过本模块，可实现由消火栓消防箱按钮或消防外控直接控制，两泵互为备用，自动延时投入运行。
  • 具有手动与自动切换功能；
  • 具有消火栓按钮远程控制功能；
  • 具有低水位保护功能；
  • 具有手自动反馈功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有楼宇外控功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

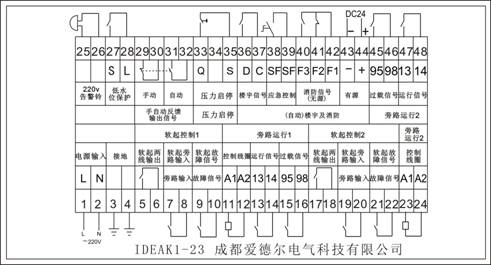

• IDEAK1-23   回目录
  本模块喷淋泵一用一备软启动控制模块。

  本模块功能如下：
  • 通过本模块，可实现由压力控制器或消防外控直接控制，两泵互为备用，自动延时投入运行。
  • 具有手动与自动切换功能；
  • 具有压力控制器远程控制功能；
  • 具有低水位保护功能；
  • 具有手自动反馈功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有就地控制与远程控制功能；
  • 具有消防联动功能；
  • 具有应急控制功能；
  • 具有楼宇外控功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。

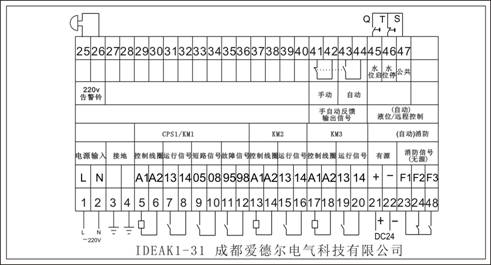

• IDEAK1-31   回目录
  本模块为单台电机星三角启动控制模块。

  本模块功能如下：
  • 通过本模块，可实现液位控制开关或消防外控直接控制单台电机星三角减压启动；
  • 具有手动与自动切换功能；
  • 具有液位远程控制功能；
  • 具有手自动反馈功能；
  • 具有控制与保护开关未正常启动、故障与短路声光报警功能；
  • 报警信息显示屏提醒功能；
  • 具有消防联动功能；
  • 具有消防模块24V外控功能；
  • 所有状态直观在液晶屏上中文显示；
  • 所有设备状态具有记忆储存功能，并可随时查询，便于检修；
  • 密码保护功能，防止误操作或恶意操作。
  本模块需在未启动设备前，才能对模块进行设置。
  如需详细配置，请参照举例图。
