中电德尔IDEAK1系列电动机控制模块
目录

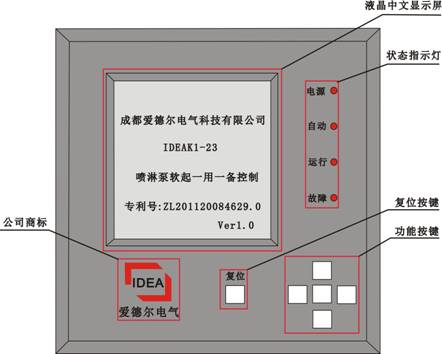

显示器面板说明图

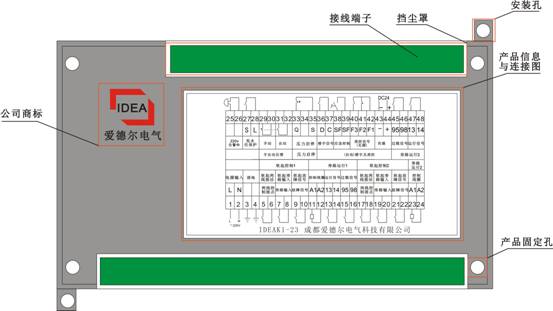

控制面板说明图
-
开启电源，画面显示
液晶显示产品名称，专利号， 版本号公司名称。开机当正 确收到下位机发送的数据3 秒后自动进入主菜单显示。
-
主菜单显示
右图为五种主要菜单功能显 示，可选择进入系统设置界 面进行参数设置。
-
手动/自动选择菜单
a.光标的移动并进行确认, 选择电机的操作状态。 b.根据需要确认返回上级 菜单可进入主菜单。 c.当光标在控制方式时， 通过按左/右。键选择“手动” “自动”控制方式。 d.当控制方式选择手动时， 默认情况下是停止状态。
-
状态显示菜单
进入状态显示页面，在屏幕 中显示各种控制单元的状态， 包括电机状态，控制方式， 是/否短路，是/否故障。 当有故障时，显示屏显示短 路或者故障，告警灯亮，蜂 鸣器报警。故障解除后，自 动回复正常状态。
-
系统设置菜单
进入该菜单时需正确输入密码, 正确输入密码并按确定键后， 则进入到系统设置菜单，在该 菜单中只有选择控制方式为 “自动”时才可对消防信号， 楼宇信号，+24V信号进行 “启动”和“停止”。默认情 况下三种信号都是启动的。该 菜单中可以设置“更改密码” 和“恢复出厂设置”。
-
故障查询菜单
进入此页面后可以详细的看到 故障次数和短路次数，方便客 户查询。 在发生故障或短路时，显示器 会自动弹出故障菜单或短路菜 单，并闪烁，方便客户检修。
-
故障试铃菜单
进入此页面按确定键故障进行报 警工作，按取消键对故障试验进 行取消，验证报警的可靠性。
-
显示界面
当系统没有任何操作时，60秒钟后， 界面自动进入黑屏并显示公司名称， 产品型号，专利号，版本号。在该 状态下，如果面板上有任何按键按 下，则进入主菜单界面。
注：面板上有相应的状态显示灯指示。 电源灯、自动控制显示灯，电机运行 灯，故障/短路显示灯。
